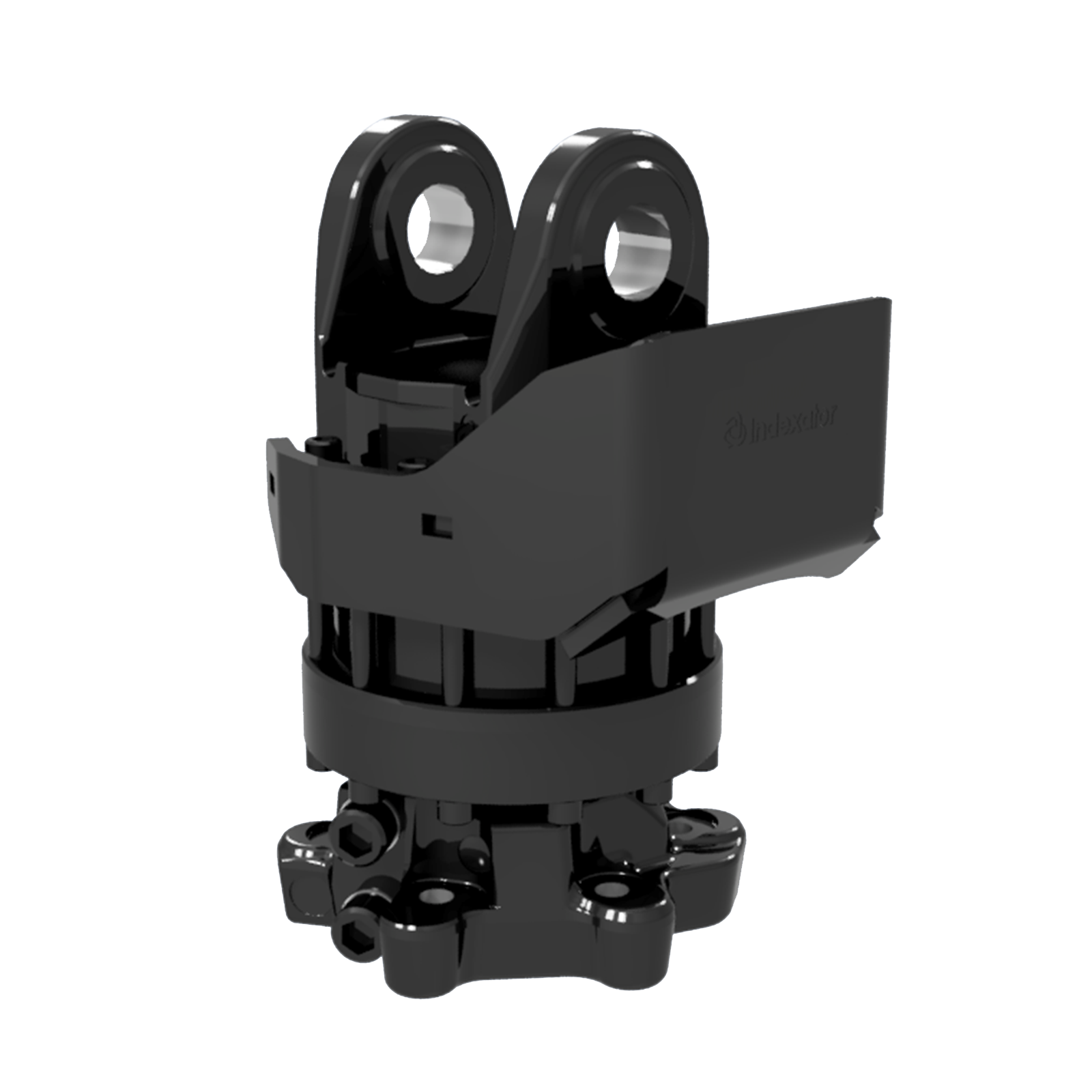

Rotator GV 17S A Y HDXS
Technische Daten
| Teile Nr. | 5170004 |
|---|---|
| Art des Rotators | Greiferrotator |
| 68 kg | |
| 360° | |
| 160 kN | |
| 50 kN | |
| 3300 Nm | |
| 35 l/min | |
| 25 MPa | |
| 30 MPa | |
| 30 MPa |
Funktion
| Geschützte Schlauchführung |
Schnittstelle
| Obere Schnittstelle | 100 mm |
|---|---|
| Untere Schnittstelle | Ø 173 mm |
Rotatoren mit der Bezeichnung HD haben einen Schlauchschutz aus extra dickem Material (10 mm), im Vergleich zu Rotatoren mit den Bezeichnungen Y oder Y XL (6 mm).
Wir behalten uns das Recht vor, Produktänderungen vorzunehmen. Für mehr technische Information betreffend Einbau und Hydraulikanschlüsse nehmen Sie mit rotator@indexator.com Kontakt auf.
| GV 17S A Y HDXS | |
|---|---|
| A | 101 mm |
| B | Ø45 mm |
| C | Ø173 mm |
| D | Ø17 mm |
| E | Ø43 mm |
| F | 40 mm |
| H | 353 mm |
| K | 40 mm |
| L | Ø248 mm |
| M | 170 mm |
| N | 10 mm |
| Anschlüsse | ||
|---|---|---|
| Oberer Hydraulikanschluss | G 1/2 | |
| Unterer Hydraulikanschluss | G 1/2 | |
