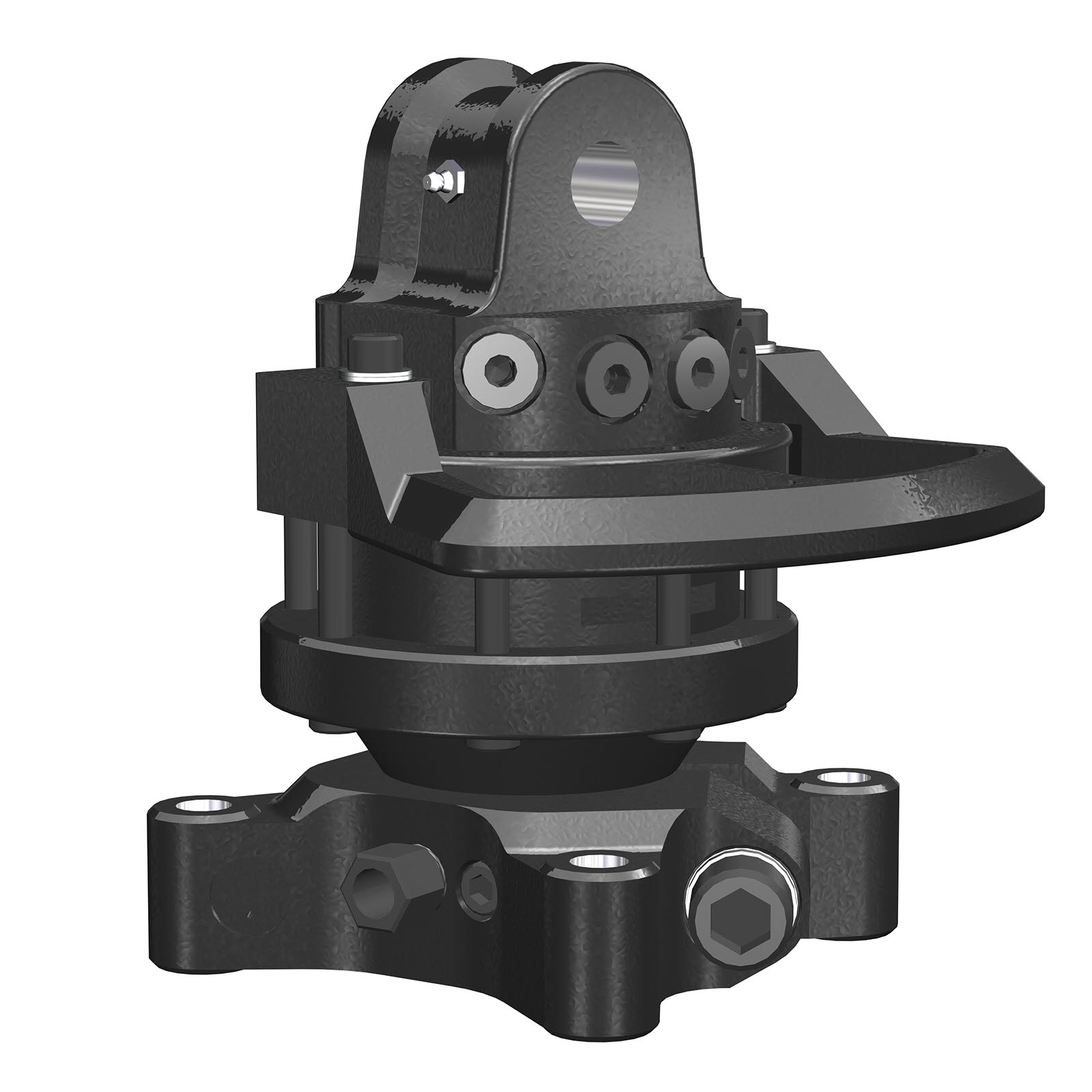

Rotator GV 3 K
Teknisk data
| Artikelnummer | 5002327 |
|---|---|
| Typ av rotator | Griprotator |
| 23,8 kg | |
| 360° | |
| 30 kN1 | |
| 12,5 kN | |
| 950 Nm | |
| 10 l/min | |
| 25 MPa | |
| 20 MPa2 | |
| 30 MPa |
Gränssnitt
| Övre gränssnitt | 75 mm |
|---|---|
| Nedre gränssnitt | 140 mm x 140 mm |
1 40 kN vid montage på styckegodskran.
2 25 MPa vid montage på styckegodskran.
K = 140x140 mm nedre hålbild.
Adaptersatser för alternativa anslutningar finns.
Vi förbehåller oss rätten att göra produktändringar. För ytterligare teknisk information gällande inbyggnad och hydraulanslutningar, kontakta rotator@indexator.com
| GV 3 K | |
|---|---|
| A | 75 mm |
| B | Ø25 mm |
| C | 140x140 |
| D | Ø17 mm |
| F | 46 mm |
| H | 237 mm |
| K | 28 mm |
| L | Ø232 mm |
| M | 130 mm |
| Anslutningar | ||
|---|---|---|
| Övre anslutning | G 3/8 | |
| Nedre anslutning | G 1/4 | |
